QD260數控段差磨床
數控段差磨床
2020-11-16 16:57:00
| 產品亮點 | 主要參數 |
QD260數控段差外圓磨床，適用圓棒類工件外圓及錐面磨削。特別適用于刀具制造廠以及零件生產企業對刀具制造坯料段差外圓及過度錐面的磨制。
1、機床設計有人機對話界面，變量編程、操作簡單、方便快捷。

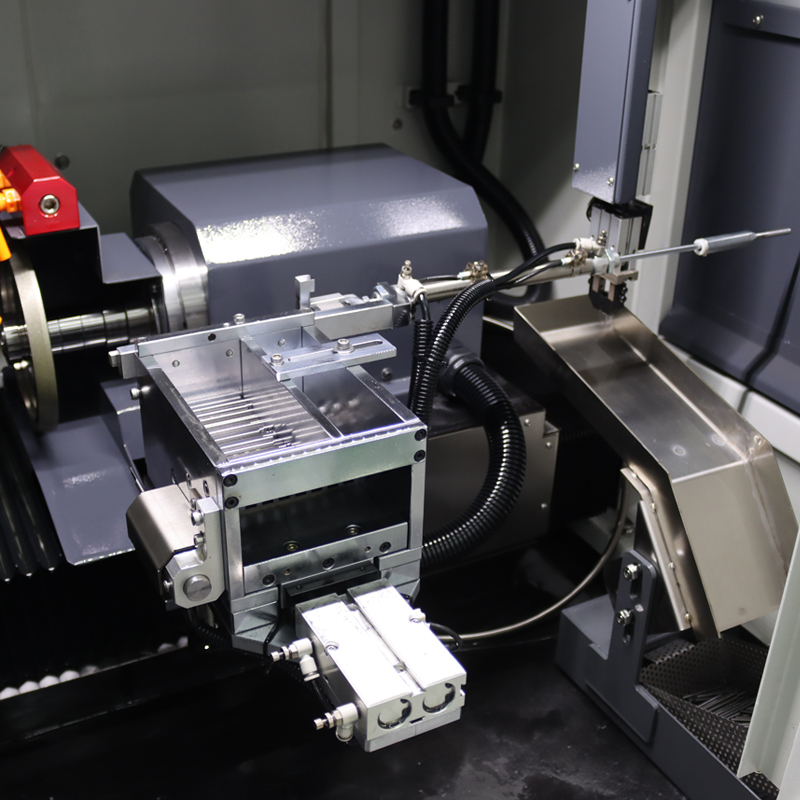

2、工件自動上下料，探針檢測定位、可快速實現零件上下料功能，實現一人看管多機或通過系統管理實現無人化操作。
3、機床導軌采用精密滾柱導軌副，剛性高、負荷大，采用高剛度的精密滾珠絲杠副傳動。
4、電柜配置空調冷卻系統，電氣元件恒溫工作，以提高所有元件的穩定性、壽命及可靠性。
5、機床全密封防護，前設推拉門，兩側及后方設維修門，裝夾、維修方便易行。
6、設置有吸霧裝置、滅火裝置，環保、安全。
| 項目 | QD260 |
| 數控系統磨削軟件 | 新代 |
| 伺服驅動器及電機 | 新代 |
| 夾頭夾緊工件范圍 | 3~20mm |
| 工件磨削范圍 | 自動上料3-12mm，手動上料3-20mm |
| 夾持工件最大長度 | 210mm |
| 工件磨削長度范圍 | 自動上料100mm，手動上料150mm |
| 工作臺左右移動行程 | 225mm |
| 工作臺前后移動行程 | 225mm |
| 頭架額定轉速 | 1500rpm |
| 頭架電機功率 | 5.5KW |
| 砂輪主軸轉速 | 3000~6000rpm |
| 砂輪主軸功率 | 11KW |
| 砂輪規格 | 50-200mm |
| 工件磨削直徑范圍 | 3~12mm |
| 工件主軸跳動 | ＜0.005mm |
| 砂輪主軸跳動 | ＜0.005mm |
| 機床外形尺寸 | 1600*1430*1700mm |
| 機床總功率 | 18.5KW |
| 機床重量 | 2.5T |
| 上下料 | 料斗/料爪 |
機床工作效率：
根據工件規格大小不同，6毫米以下每件磨削時間小于50秒、12毫米以下每件磨削時間小于1分鐘。
主要配置說明：
1、數控系統采用新代6MD三軸控制系統
2、日本安川伺服單元
3、先鋒TP300-16B精密測頭
4、南京工藝精密滾珠線軌及滾珠絲杠
5、手持電子手輪、自動潤滑裝置、自動滅火裝置
6、配置有高效專用自動上料裝置
